หัวใจหลัก: การเชื่อมต่อสายสัญญาณ, สายพลังงาน และศิลปะการจัดสายไฟ (The Connection & Cable Management)

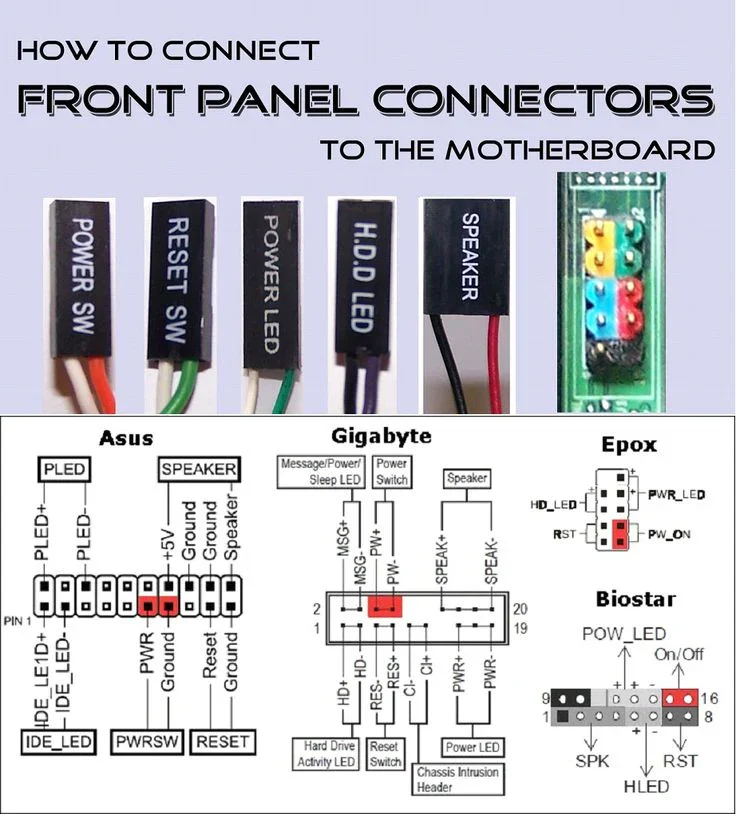

1. การเชื่อมต่อระบบประสาท (Front Panel Connectors)
สายกลุ่มนี้คือสายสัญญาณจากหน้าเคสที่ทำหน้าที่สั่งการเครื่องคอมพิวเตอร์ ถือเป็นจุดที่ “วัดใจ” ช่างมือใหม่มากที่สุด
- สายหลักที่ต้องรู้จัก:
- Power SW: ปุ่มเปิด-ปิดเครื่อง (สำคัญที่สุด)
- Reset SW: ปุ่มรีสตาร์ทเครื่อง
- HDD LED: ไฟแสดงสถานะการทำงานของฮาร์ดดิสก์
- Power LED (+/-): ไฟแสดงสถานะว่าเครื่องเปิดอยู่

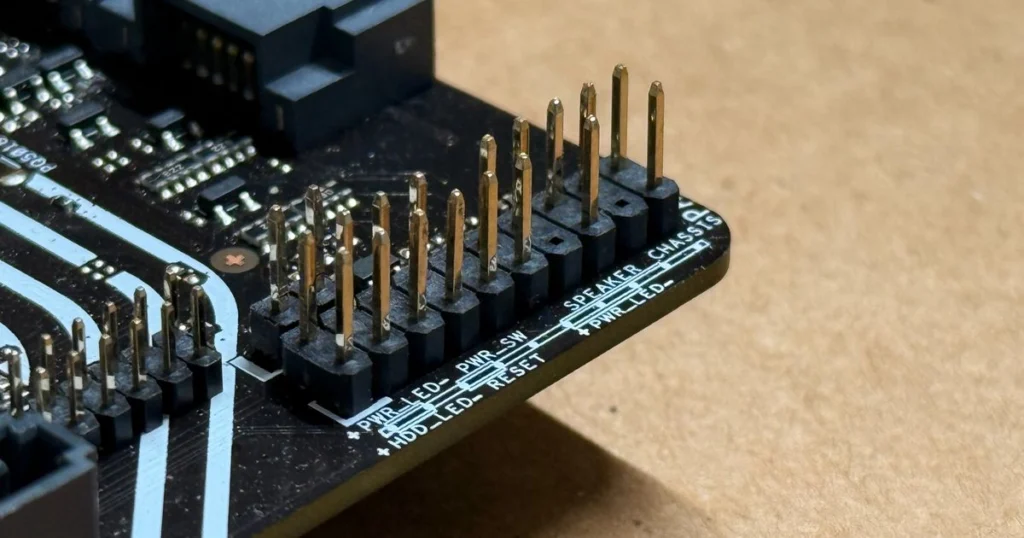

- เทคนิคการต่อ: ให้สังเกตเครื่องหมาย “+” (บวก) หรือ “สามเหลี่ยมเล็กๆ” ที่หัวปลั๊ก ซึ่งหมายถึงขั้วบวกเสมอ และต้องดูคู่มือเมนบอร์ดประกอบ (หรือดูตัวอักษรเล็กๆ บนบอร์ดที่เขียนว่า JFP1 หรือ PANEL)

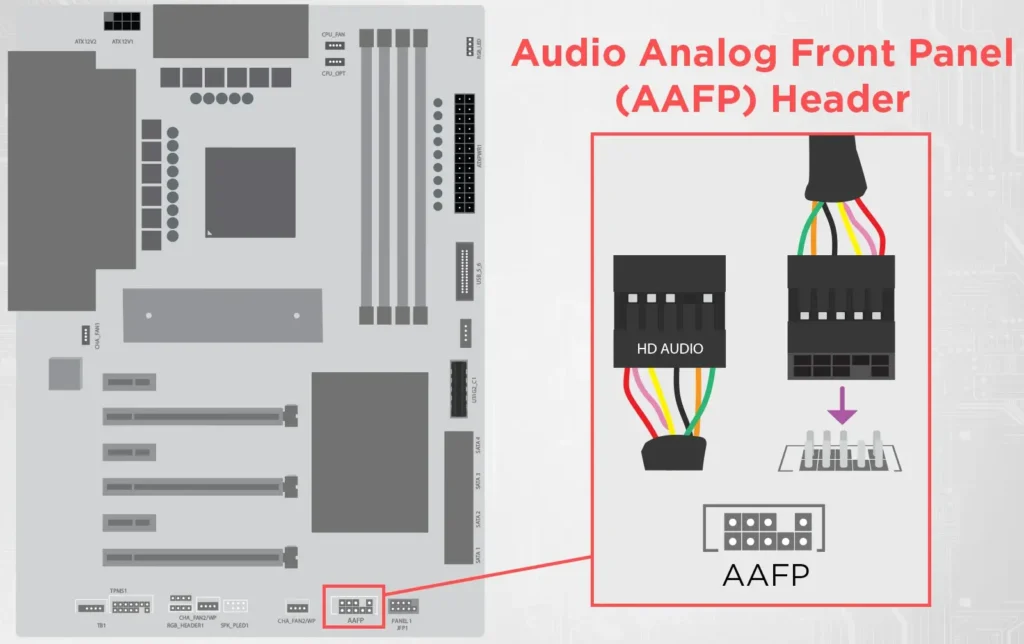

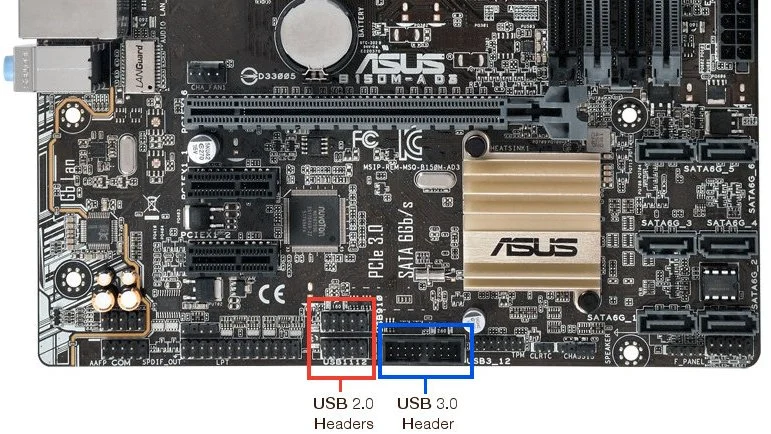

- Audio & USB: อย่าลืมสาย HD Audio (สำหรับหูฟังหน้าเคส) และ USB 2.0 / USB 3.0 ซึ่งจะมี “ร่องบาก” บังคับทิศทางไว้แล้ว ห้ามฝืนเสียบถ้าไม่ตรงล็อก
2. การเชื่อมต่อระบบพลังงาน (Power Connection)
เมื่อมีสัญญาณสั่งการแล้ว ต่อไปคือการจ่ายไฟให้ทั่วถึง

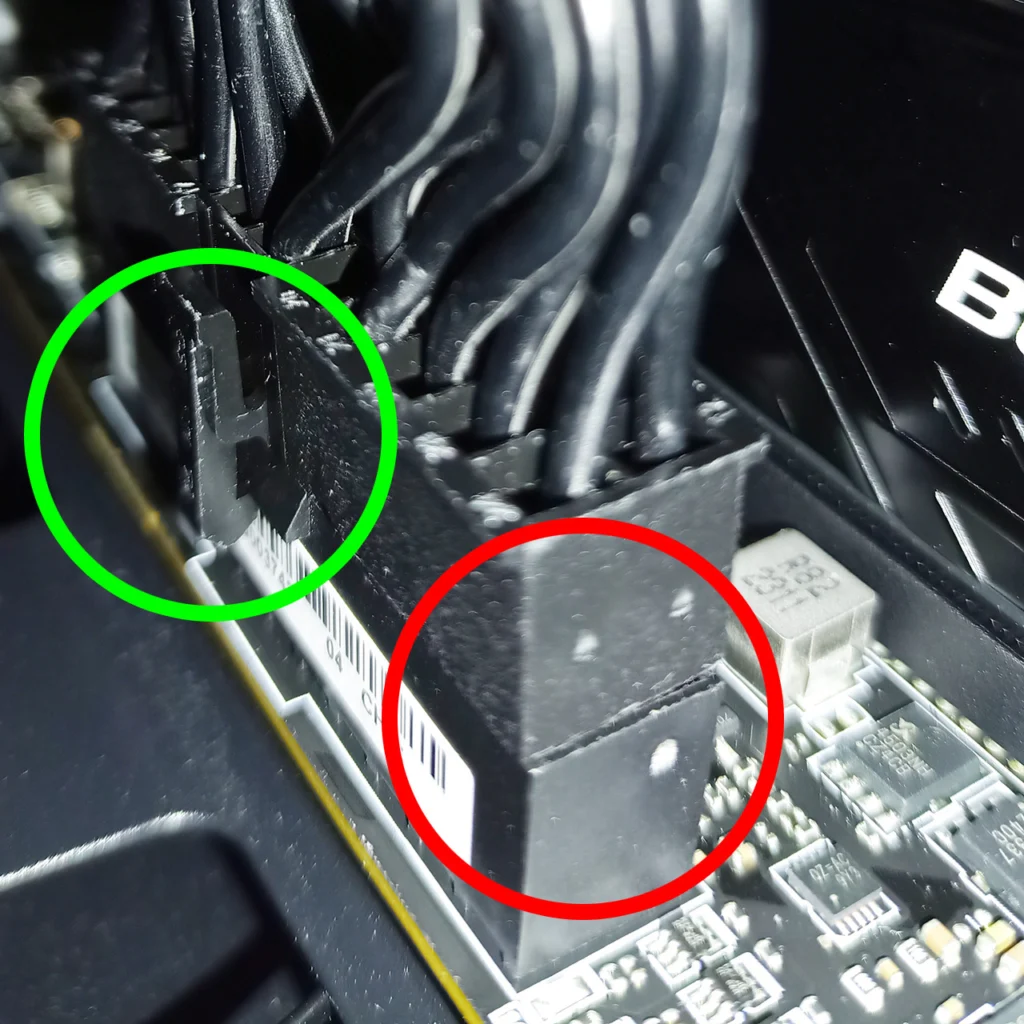

1. Main Power (24-pin): สายเส้นใหญ่ที่สุด จ่ายไฟให้เมนบอร์ด ต้องกดให้เขี้ยวล็อกดัง “คลิก”

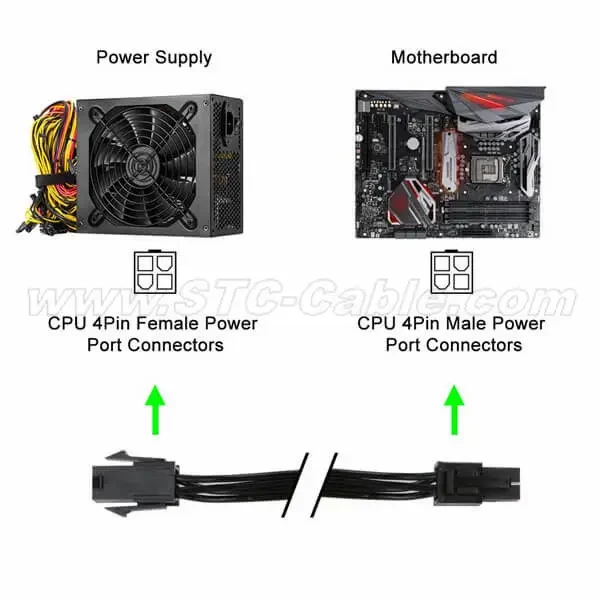

2. CPU Power (4+4 pin): มักอยู่มุมบนซ้ายของบอร์ด (ห้ามลืมเด็ดขาด! ถ้าไม่เสียบ เครื่องจะเปิดติดแต่ภาพไม่ขึ้น)

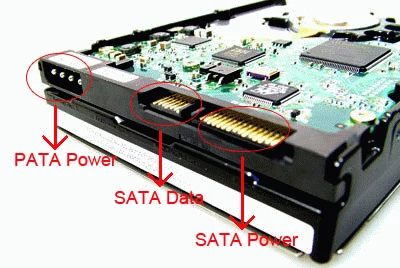

3. SATA Power: จ่ายไฟให้ SSD/HDD แบบ 2.5 นิ้ว

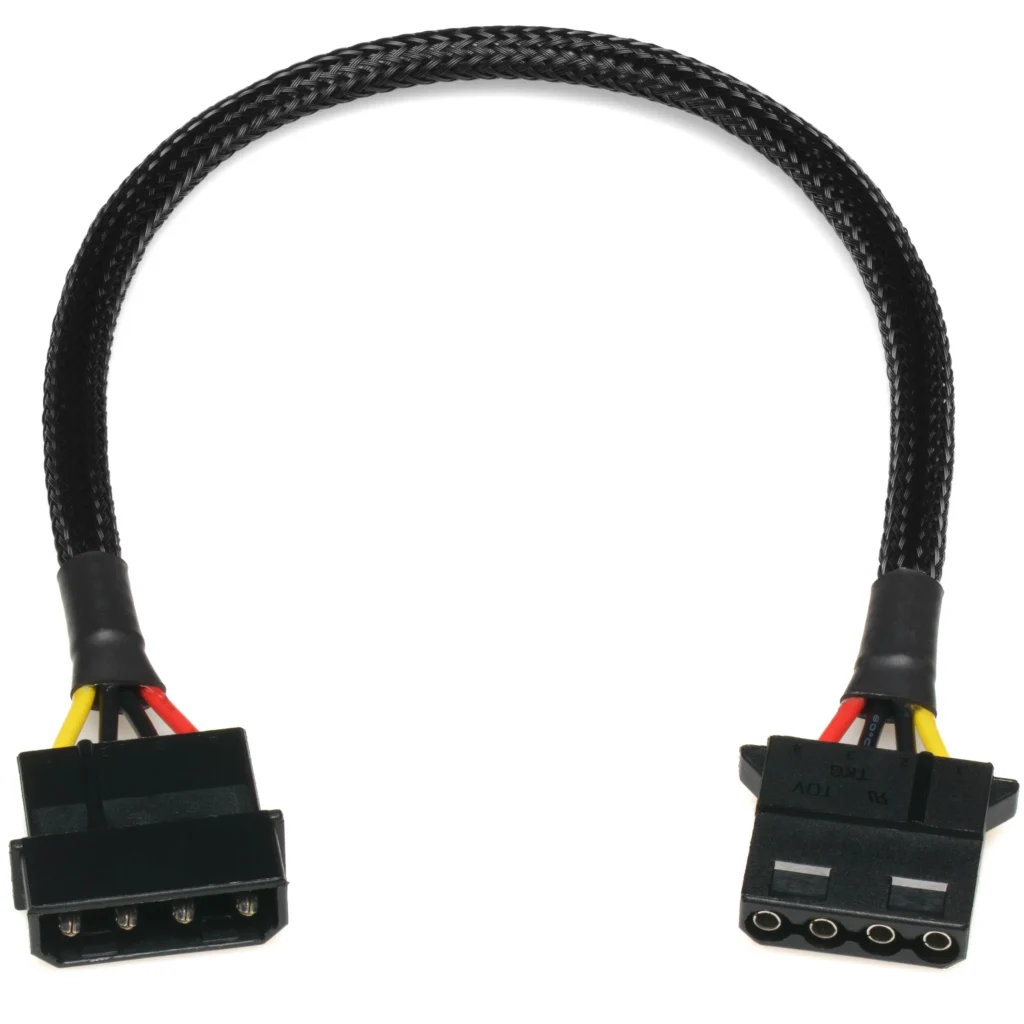

4. Peripheral (Molex): จ่ายไฟให้พัดลมเคสรุ่นเก่าหรืออุปกรณ์เสริมอื่นๆ
3. การเชื่อมต่อระบบข้อมูลและระบายความร้อน (Data & Fans)

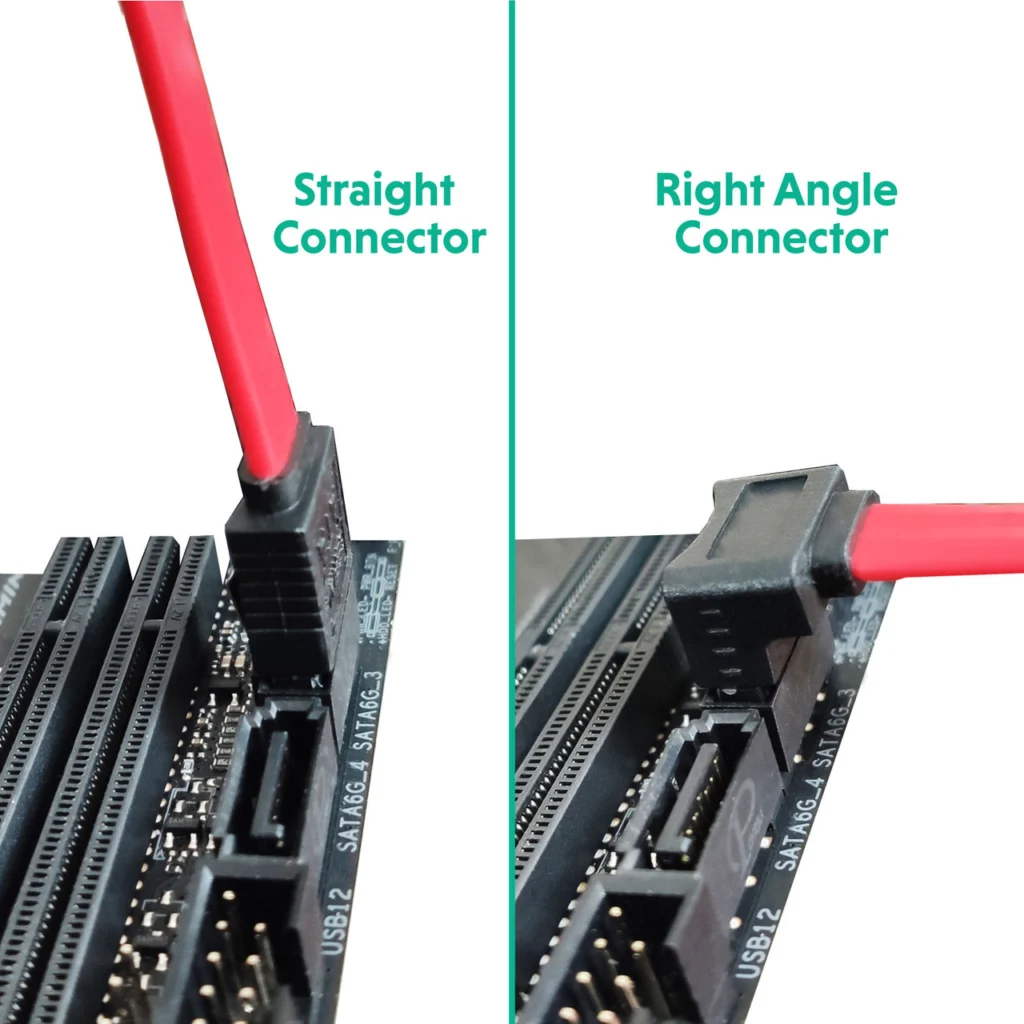

- SATA Cable: เชื่อมต่อสายข้อมูลจาก SSD/HDD เข้ากับพอร์ต SATA บนเมนบอร์ด (แนะนำให้เสียบที่ช่อง SATA_0 หรือ SATA_1 เป็นลำดับแรก)
- Case Fans: นำสายพัดลมเคสไปเสียบที่ช่อง SYS_FAN หรือ CHA_FAN บนเมนบอร์ด เพื่อให้ระบบสามารถควบคุมความเร็วรอบพัดลมตามอุณหภูมิได้
4. ศิลปะการจัดสายไฟ (Cable Management)
ช่างคอมพิวเตอร์ที่ดี ไม่ได้วัดกันที่ประกอบติดไหม แต่วัดกันที่ “หลังเคส” ครับ
- ทำไมต้องจัดสาย?

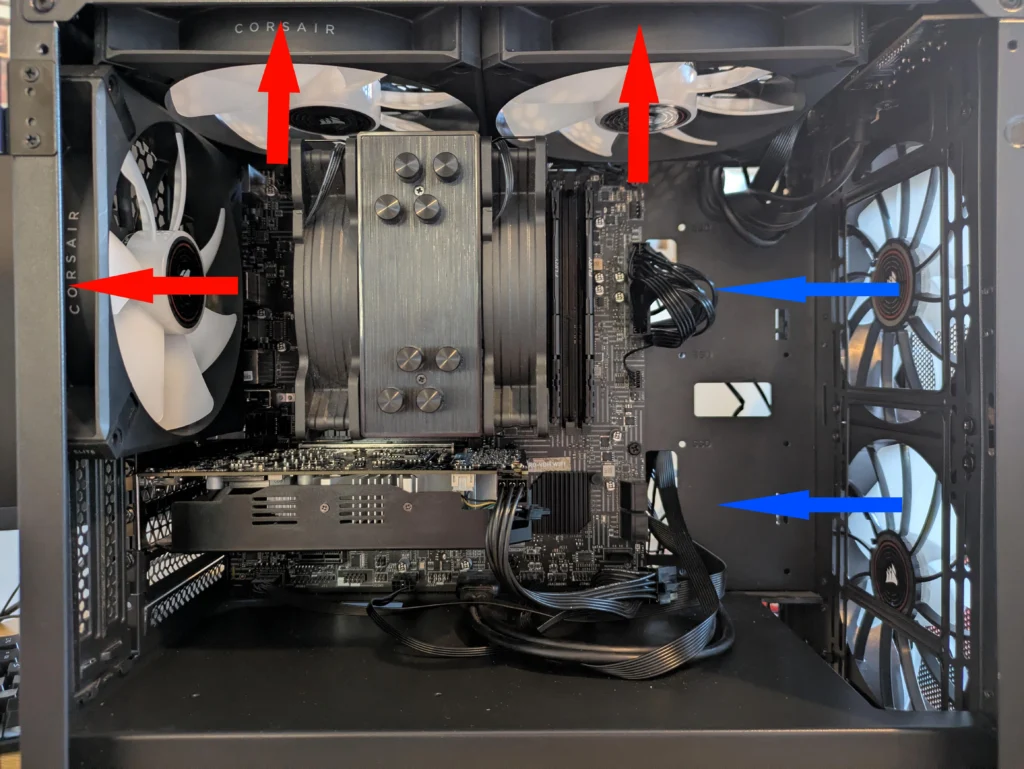

- การระบายอากาศ (Airflow): สายที่ไม่รุงรังจะช่วยให้ลมเย็นไหลผ่านอุปกรณ์ได้ดีขึ้น
- ความสวยงาม: โดยเฉพาะเคสที่เป็นฝาข้างกระจก
- การซ่อมบำรุง: หาอุปกรณ์และถอดเปลี่ยนได้ง่ายในอนาคต
- อุปกรณ์ช่วย: หนวดกุ้ง (Zip Ties) หรือสายรัดตีนตุ๊กแก (Velcro Ties)
- หลักการ: พยายามรวบสายไฟไปไว้ที่ “หลังถาดเมนบอร์ด” และดึงออกมาเฉพาะส่วนที่จะเสียบเข้าอุปกรณ์เท่านั้น
