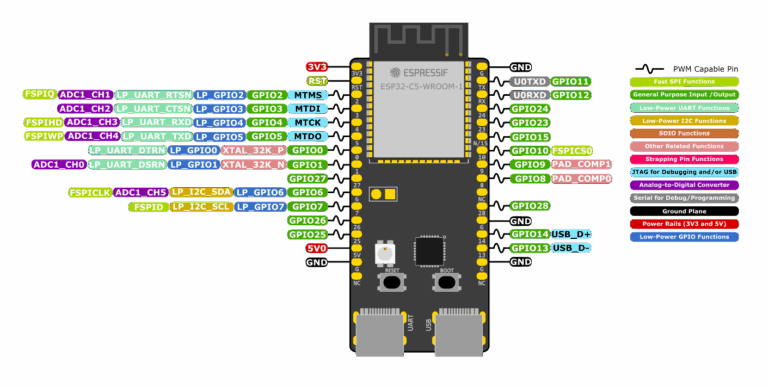

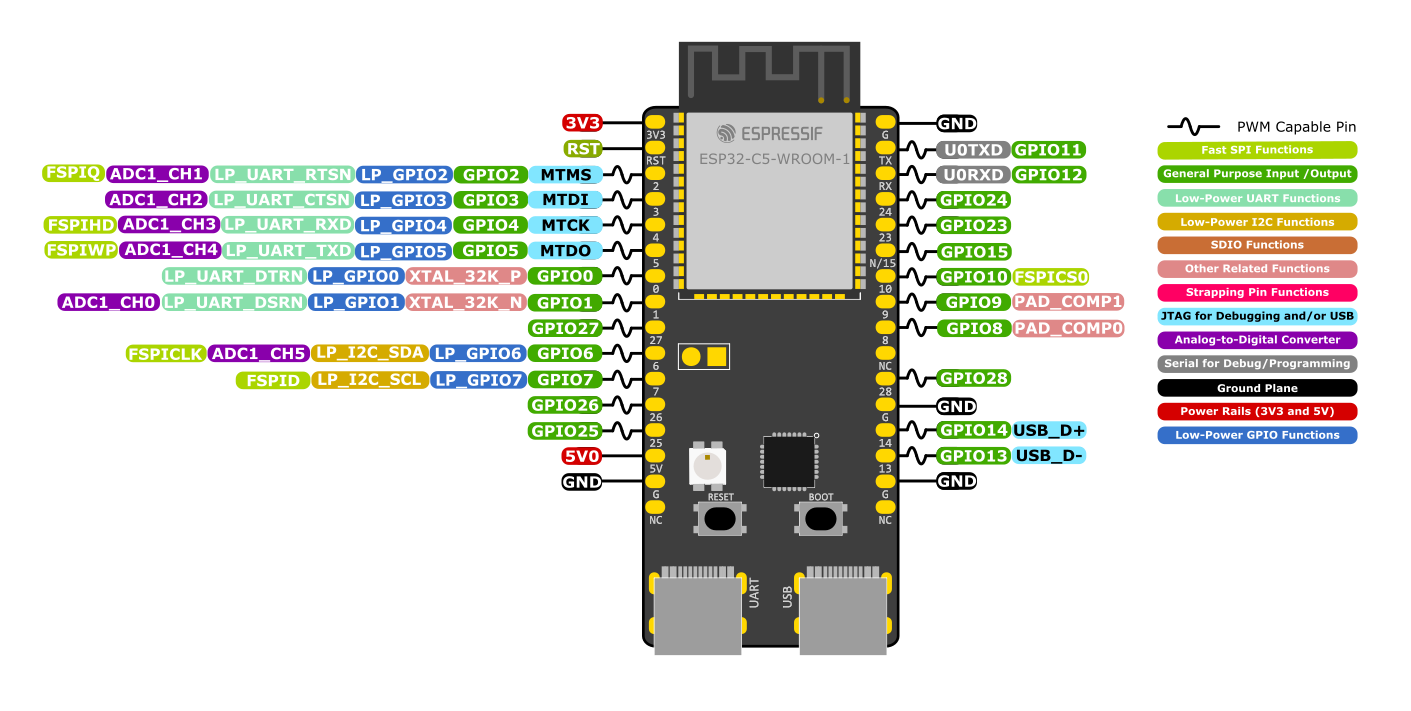

0ESP32-lab

OLED+DHT11

นที ศรีนะ

แบบ Text:

C++
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <DHT.h>

#define DHTPIN    4
#define DHTTYPE   DHT11

#define SCREEN_WIDTH  128
#define SCREEN_HEIGHT 64

DHT dht(DHTPIN, DHTTYPE);
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {
  Serial.begin(115200);

  Wire.begin();

  dht.begin();

  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for (;;);
  }

  display.clearDisplay();
  display.drawRect(0, 0, SCREEN_WIDTH, SCREEN_HEIGHT, WHITE);

  display.setTextSize(2);
  display.setTextColor(WHITE);
  display.setCursor(10, 20);
  display.println(F("HELLO!"));

  display.display();
}

void loop() {
  float h = dht.readHumidity();
  float t = dht.readTemperature();

  if (isnan(h) || isnan(t)) {
    Serial.println(F("Failed to read from DHT sensor!"));
    delay(2000);
    return;
  }

  // แสดงผลใน Serial Monitor
  Serial.print(F("Temp: "));
  Serial.print(t, 1);
  Serial.print(F(" °C  Humidity: "));
  Serial.print(h, 0);
  Serial.println(F(" %"));

  // แสดงผลบนจอ OLED
  display.clearDisplay();
  display.drawRect(0, 0, SCREEN_WIDTH, SCREEN_HEIGHT, WHITE);

  // Temperature
  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(10, 10);
  display.print(F("TEMPERATURE:"));

  display.setTextSize(2);
  display.setCursor(10, 25);
  display.print(t, 1);
  display.setTextSize(1);
  display.print(F(" °C"));

  // Humidity
  display.setCursor(10, 50);
  display.print(F("Humidity: "));
  display.print(h, 0);
  display.print(F(" %"));

  display.display();
  delay(2000);
}

แบบกราฟ:

C++
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <DHT.h>

#define DHTPIN    4
#define DHTTYPE   DHT11

#define SCREEN_WIDTH  128
#define SCREEN_HEIGHT 64

DHT dht(DHTPIN, DHTTYPE);
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

// ---- ตั้งค่าพื้นที่กราฟ ----
#define GRAPH_X       0
#define GRAPH_Y       10
#define GRAPH_WIDTH   128
#define GRAPH_HEIGHT  44

// เก็บค่าอุณหภูมิและความชื้นย้อนหลัง 128 จุด (เต็มจอ)
float tempHistory[SCREEN_WIDTH];
float humiHistory[SCREEN_WIDTH];
uint8_t dataIndex = 0;

void setup() {
  Serial.begin(115200);
  dht.begin();

  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for (;;);
  }

  display.clearDisplay();
  display.setTextColor(WHITE);

  // ข้อความต้อนรับ
  display.setTextSize(2);
  display.setCursor(10, 20);
  display.println(F("HELLO!"));
  display.display();
  delay(2000);

  // เคลียร์ history
  for (int i = 0; i < SCREEN_WIDTH; i++) {
    tempHistory[i] = 0;
    humiHistory[i] = 0;
  }
}

void loop() {
  float h = dht.readHumidity();
  float t = dht.readTemperature();

  if (isnan(h) || isnan(t)) {
    Serial.println(F("Failed to read from DHT sensor!"));
    delay(2000);
    return;
  }

  // บันทึกค่าลง history (แบบ circular)
  tempHistory[dataIndex] = t;
  humiHistory[dataIndex] = h;
  dataIndex = (dataIndex + 1) % SCREEN_WIDTH;

  // แสดงผล Serial
  Serial.print(F("Temp: "));
  Serial.print(t, 1);
  Serial.print(F(" °C  |  Hum: "));
  Serial.print(h, 0);
  Serial.println(F(" %"));

  // --- วาดหน้าจอ ---
  display.clearDisplay();

  // วาดกรอบหลัก
  display.drawRect(0, 0, SCREEN_WIDTH, SCREEN_HEIGHT, WHITE);

  // แสดงค่าแบบตัวเลขด้านบน
  display.setTextSize(1);
  display.setCursor(4, 1);
  display.print(F("T:"));
  display.print(t, 1);
  display.print(F("C"));

  display.setCursor(64, 1);
  display.print(F("H:"));
  display.print(h, 0);
  display.print(F("%"));

  // --- วาดกราฟอุณหภูมิ (สีขาวเต็ม) ---
  drawGraph(tempHistory, GRAPH_Y, 20.0, 40.0, WHITE);  // ช่วง 20-40°C

  // --- วาดกราฟความชื้น (ทับด้วยเส้นบาง) ---
  drawGraph(humiHistory, GRAPH_Y, 20.0, 90.0, WHITE);  // ช่วง 20-90%

  // เส้นแบ่งกลาง (แยก Temp กับ Hum)
  display.drawFastHLine(0, GRAPH_Y + GRAPH_HEIGHT/2, SCREEN_WIDTH, WHITE);

  display.display();
  delay(2000); // อัปเดตทุก 2 วินาที
}

// ฟังก์ชันวาดกราฟเส้นเลื่อน
void drawGraph(float history[], int yOffset, float minVal, float maxVal, uint16_t color) {
  int prevY = 0;
  bool first = true;

  for (int x = 0; x < SCREEN_WIDTH; x++) {
    int idx = (dataIndex + x) % SCREEN_WIDTH;
    float value = history[idx];

    // แปลงค่าเป็นพิกเซล
    int graphY = GRAPH_HEIGHT - (int)map(constrain(value, minVal, maxVal), minVal, maxVal, 0, GRAPH_HEIGHT);

    // แบ่งครึ่งจอ: บน = อุณหภูมิ, ล่าง = ความชื้น
    int plotY = yOffset + (color == WHITE && value >= 50 ? 0 : GRAPH_HEIGHT/2) + graphY / 2;

    // วาดเส้นเชื่อม
    if (!first) {
      display.drawLine(x - 1, prevY, x, plotY, color);
    } else {
      first = false;
    }
    prevY = plotY;
  }
}
