ความปลอดภัย และภาพรวมระบบภาพ

ความปลอดภัย และภาพรวมระบบภาพ

1. ความปลอดภัยในการปฏิบัติงานไฟฟ้าและอิเล็กทรอนิกส์ (Safety)

1.1 อันตรายหลักในงานของเรา

• ไฟฟ้าดูด (Electric Shock): อันตรายที่สุด อาจถึงแก่ชีวิต

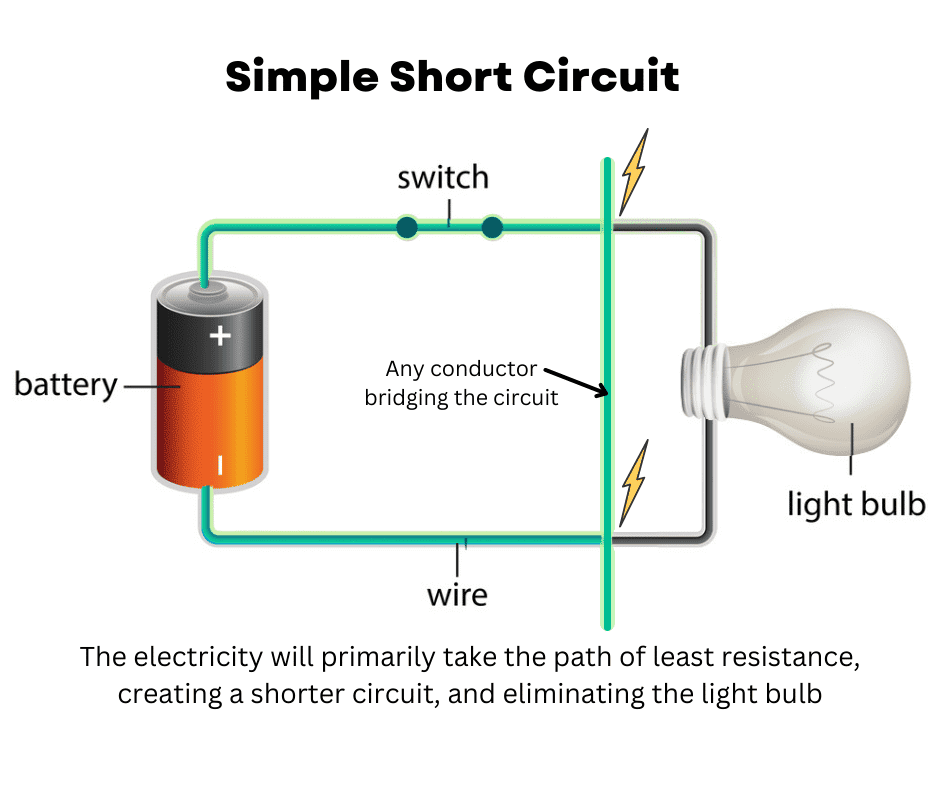

• ไฟฟ้าลัดวงจร (Short Circuit): ทำให้อุปกรณ์เสียหาย หรือเกิดประกายไฟ

• อัคคีภัย (Fire): เกิดจากไฟฟ้าลัดวงจร หรืออุปกรณ์ร้อนจัด (เช่น หัวแร้ง)

2.2 กฎความปลอดภัยพื้นฐาน (กฎเหล็ก)

• ส่วนบุคคล:
  • ร่างกายต้องแห้ง มือต้องแห้ง
  • สวมรองเท้าหุ้มส้นเสมอ (ป้องกันไฟดูดลงกราวด์)
  • ไม่สวมใส่เครื่องประดับโลหะ (แหวน, สร้อย, นาฬิกา) ขณะทำงานกับวงจรไฟฟ้าแรงสูง
  • ห้ามหยอกล้อกันขณะปฏิบัติงาน
• เครื่องมือและอุปกรณ์:
  • ตรวจสอบสภาพเครื่องมือก่อนใช้เสมอ (สายไฟ, ฉนวนหุ้ม, สายมิเตอร์ต้องไม่ขาด)
  • ใช้เครื่องมือให้ถูกประเภท
  • เก็บหัวแร้งไว้ในที่วางเสมอเมื่อไม่ใช้งาน และระวังความร้อน
• สภาพแวดล้อม:
  • พื้นที่ทำงานต้องสะอาด เป็นระเบียบ และ “แห้ง”
  • ต้องรู้ตำแหน่งของ “สวิตช์ตัดไฟหลัก” (Main Breaker) และ “ถังดับเพลิง”

1.3 การปฐมพยาบาลเบื้องต้น (เมื่อพบคนถูกไฟฟ้าดูด)

1. ห้ามสัมผัสตัวผู้ประสบภัยโดยตรงเด็ดขาด! (เพราะตัวเราจะถูกดูดไปด้วย)
2. ตัดแหล่งจ่ายไฟทันที: วิ่งไปสับคัตเอาต์ หรือดึงปลั๊กออก
3. ถ้าตัดไฟไม่ได้: ให้ใช้วัตถุที่เป็น “ฉนวน” (เช่น ไม้แห้ง, ผ้าแห้ง, ท่อ PVC, เข็มขัดหนัง) เขี่ยสายไฟออก หรือ ผลัก/ดึง ผู้ประสบภัยให้หลุดจากวงจร
4. เมื่อปลอดภัยแล้ว ให้ตรวจสอบการหายใจและชีพจร หากหยุดหายใจให้รีบทำ CPR (ถ้าทำเป็น) และรีบนำส่งโรงพยาบาล

---

2. ภาพรวมระบบภาพ (Introduction to Video Systems)

2.1 ระบบภาพ คืออะไร?

• “ระบบภาพ” (Video System) คือ การนำอุปกรณ์อิเล็กทรอนิกส์หลายๆ ส่วนมาทำงานร่วมกัน เพื่อ “จับภาพ” (Capture), “ประมวลผล” (Process), “บันทึก” (Record), “ส่งสัญญาณ” (Transmit) และ “แสดงผล” (Display) ภาพเคลื่อนไหว

2.2 องค์ประกอบพื้นฐาน 3 ส่วนของระบบภาพ (วาด Block Diagram ง่ายๆ บนกระดาน)

1. ส่วนนำเข้า (INPUT):
   • ทำหน้าที่เปลี่ยน “แสง” ให้เป็น “สัญญาณไฟฟ้า”
   • ตัวอย่าง: กล้องวิดีโอ 🎥, กล้องวงจรปิด (CCTV), กล้องเว็บแคม
2. ส่วนประมวลผล / บันทึก (PROCESS / STORAGE):
   • ทำหน้าที่จัดการสัญญาณที่ได้มา เช่น บันทึก, แก้ไข, หรือผสมสัญญาณ
   • ตัวอย่าง: เครื่องบันทึก DVR (ของ CCTV), เครื่องเล่น/บันทึก DVD, คอมพิวเตอร์, เครื่องผสมสัญญาณภาพ (Video Switcher)
3. ส่วนแสดงผล (OUTPUT):
   • ทำหน้าที่เปลี่ยน “สัญญาณไฟฟ้า” กลับไปเป็น “แสง” (ภาพ) ให้เราเห็น
   • ตัวอย่าง: จอโทรทัศน์ (TV) 📺, จอมอนิเตอร์คอมพิวเตอร์, โปรเจคเตอร์

2.3 การเชื่อมโยงกับระบบภาพ

• เราจะเรียนรู้การทำงานของทั้ง 3 ส่วนนี้ และที่สำคัญคือ “การเชื่อมต่อ” (Connectivity) และ “การติดตั้ง” (Installation) อุปกรณ์เหล่านี้เข้าด้วยกัน ให้กลายเป็นระบบที่ใช้งานได้จริง เช่น ระบบกล้องวงจรปิด หรือระบบสายอากาศทีวีรวมในอาคาร
